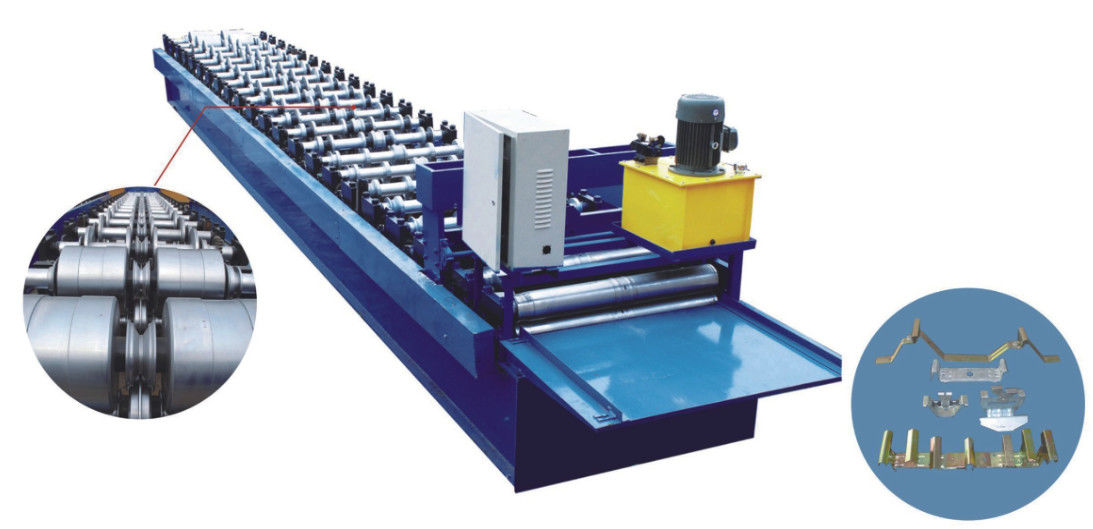

जेसीएच रंग स्टील रोल बनाने की मशीन 5.5 किलोवाट एच आकार स्टील वेल्डिंग We

जेसीएच रंग स्टील रोल बनाने की मशीन एच आकार स्टील वेल्डिंग

1. उत्पादन प्रवाह चार्ट:

अन कॉइलर --- फीडिंग --- लेवलिंग --- रोल बनाने --- लंबाई में कटौती --- अंतिम उत्पाद

2. 470 जेसीएच टाइल की प्रोफाइल ड्राइंग Profile

3. रोल बनाने की मशीन की विशिष्टता

पैरामीटर:

(1) फ्रेम की सामग्री: 36 # "एच" आकार स्टील वेल्डिंग

(२) मध्य प्लेट की मोटाई: १४ मिमी
(३) रोलर का चरण: १७ कदम
(4) शाफ्ट का व्यास (ठोस शाफ्ट): 70 मिमी
(५) शाफ्ट की सामग्री (ठोस शाफ्ट): (उच्च ग्रेड) ४५ # स्टील, शमन और तड़के उपचार
(६) रोलर की सामग्री: कार्बन स्ट्रक्चरल स्टील
(७) रोलर का उपचार: बुझती और टेम्पर्ड उपचार, हार्ड क्रोमाइज लेपित ०.०५-०.०७mm
(८) रोल बनाने की मशीन का ड्राइव प्रकार: चेन द्वारा ड्राइव
(९) श्रृंखला: २५.४ मिमी (उच्च ग्रेड)
(१०) असर: ६२१० (उच्च ग्रेड)
(११) रेड्यूसर : ५# साइक्लॉयड रेड्यूसर (उच्च ग्रेड)
(१२) मुख्य मोटर की शक्ति: ५.५ किलोवाट
(१३) वोल्टेज: ३८० वी/५० हर्ट्ज/३ चरण
(१४) आवृत्ति कनवर्टर शक्ति: ५.५ किलोवाट
(१५) लाइन की गति: लगभग ८ मीटर/मिनट
(१६) हाइड्रोलिक स्टेशन का तेल पंप: गियर तेल पंप (उच्च ग्रेड)
(१७) हाइड्रोलिक कटिंग: पीएलसी द्वारा नियंत्रित कटिंग
(१८) काटने की शुद्धता : +/- २ मिमी
(19) रेजर ब्लेड सामग्री: Cr12, 58-62 ° शमन।
(२०) मुख्य बनाने की मशीन का आकार: 7.3m7.3

(२१) विद्युत नियंत्रित प्रणाली: पीएलसी द्वारा नियंत्रित पूरी मशीन
(२२) पीएलसी: डेल्टा (ताइवान)

विक्रेताओं द्वारा निरीक्षण किया गया

उपकरणों के निर्माण और संयोजन को पूरा करने के बाद, हम परीक्षण करेंगे

कार्यशाला में मशीनों और कमीशनिंग।
