| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Gracias |
| प्रमाणन: | CE |
| मॉडल संख्या: | YH36 पाइप बनाने की मशीन |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | कॉस्टोमर के अनुरोध के रूप में, 40GP*2 |
| प्रसव के समय: | 60-90 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 60 सेट |
| वोल्टेज: | 3p, 380V, 50 हर्ट्ज | उपयोग: | वेल्ड पाइप |
|---|---|---|---|
| गारंटी: | एक साल | गति: | 20-50मी/मिनट |
| पाइप का व्यास: | स्वनिर्धारित | पाइप सामग्री: | कार्बन स्टील, मिश्र धातु इस्पात, गर्म या ठंडा स्टील पट्टी |
| आयाम (एल * डब्ल्यू * एच): | आदेश के अनुसार | बिक्री के बाद सेवा प्रदान की जाती है: | वीडियो तकनीकी सहायता |
| हाई लाइट: | सीई डाउनस्पॉउट पाइप रोल बनाने की मशीन,50 मीटर / मिनट डाउनस्पॉट पाइप रोल बनाने की मशीन,3 टी पाइप निर्माण मशीन |
||

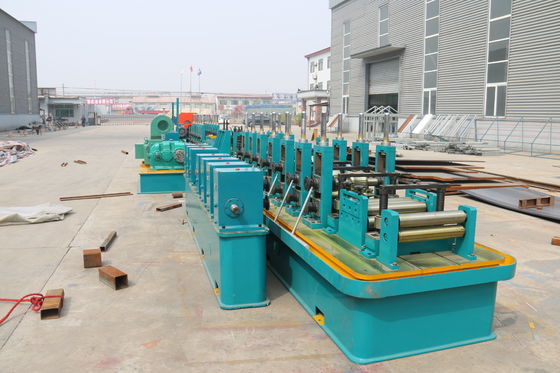

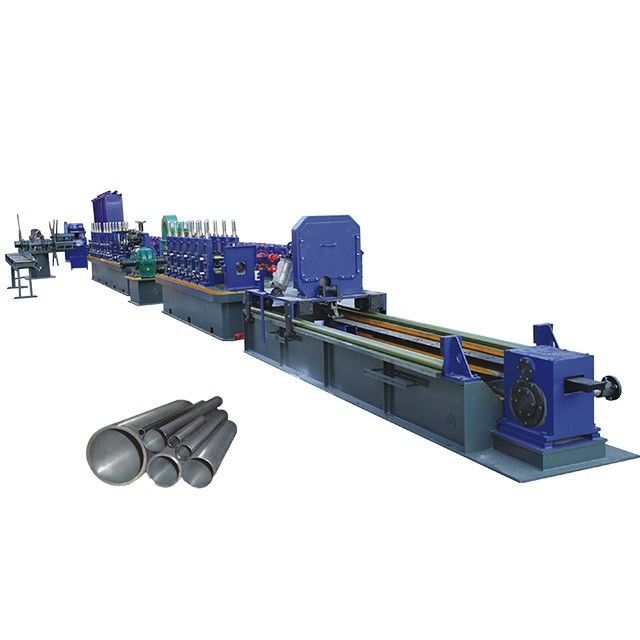

सीई डाउनपाइप रोल बनाने की मशीन 50 मीटर / मिनट उच्च आवृत्ति वेल्डेड
घटक का परिचय:
अनकॉयलर
ब्रीफिंग: वायवीय ब्रेक के साथ कॉइल को आसानी से बदलने के लिए रोटरी प्रकार type
पैरामीटर:
| कुंडल का अधिकतम वजन | 3000 किलो |
| कुंडल के अंदर का व्यास | 450-520mm |
| कुंडल का अधिकतम। बाहरी व्यास | 1600 मिमी |
| कुंडल की अधिकतम चौड़ाई | 400 मिमी |
कंप्यूटर नियंत्रित फ्लाइंग आरी
| स्वचालित नियंत्रक की शक्ति | 18.5 किलोवाट |
| अधिकतम काटने व्यास | 90 मिमी |
| लंबाई काटने की सीमा | 4m-7m |
| अधिकतम काटने की मोटाई | 4 मिमी |
| प्रकार: धातु देखा डिस्क | 600*70*2.5mm |
| आरी की शक्ति | 22 किलोवाट |
| काटने की लंबाई की शुद्धता | अंदर + 0.3 मिमी |

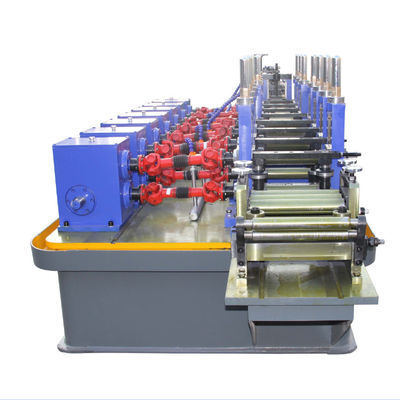

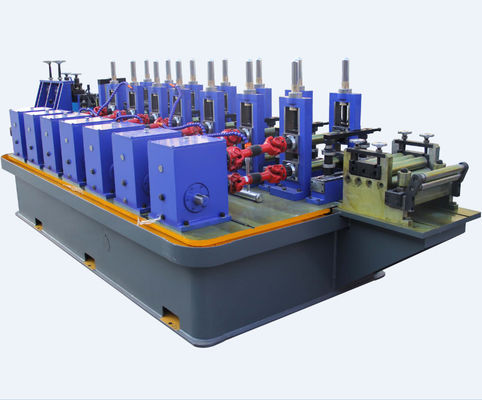

बनाने की मशीन
| ऊर्ध्वाधर रोलर्स | 7 कदम |
| ऊर्ध्वाधर शाफ्ट का व्यास | 60 मिमी |
| शाफ्ट की सामग्री | ४० ग्राम |
| क्षैतिज रोलर्स | 8 कदम |
| क्षैतिज शाफ्ट का व्यास | 40 मिमी |
| रोलर्स की सामग्री | जीआर 12 |
| ऊर्ध्वाधर स्टैंड | 45 # स्टील, गर्मी का इलाज एचआरसी 60-64 |
| क्षैतिज स्टैंड | फोर्ज स्टील |
| गाइड शाफ्ट | वेल्डिंग लाइन समायोजित करें |
| कूलिंग बॉक्स | वेल्डिंग शीट, मशीन और पाइप के अनुसार लंबाई की पुष्टि की जाती है |
| गति | 30-90मी/मिनटm |
प्रक्रिया प्रवाह:
डबल-हेड अनकॉइलर --- कॉइल कटिंग और वेल्डिंग एक साथ ---- एक्यूमुलेटर --- फ्लैटिंग --- राउंडपाइप बनाना
--- कूलिंग --- स्क्वायर पाइप बनाने ---- साइजिंग --- फ्लाई आरा कटिंग --- रन आउट टेबल
मुख्या ड्राइव
ए, मुख्य मोटर Z4-225-11,110KW DC मोटर Z4-225-11,110kw
बी, स्पीड रेड्यूसर मॉडल ZLY200, अनुपात है16:1 ZLY200 16:1
सी, ड्रैग डिवाइस यूरो डीसी कंट्रोल डिवाइस
बट वेल्डिंग मशीन
ए, चौड़ाई:<400मिमी
बी, मोटाई:<3.0मिमी
बिजली संचयक यंत्र
ए, सामग्री: कोण और चैनल लोहे से बना है
बी, खिला गति: 150 मीटर / मिनट से ऊपर
सी, क्षमता एकत्र करना:< 2000 किलो
चौड़ाई समायोजन
रेंज: 94-290 मिमी
संचय रोलर
ए, सामग्री: जीसीआर 15
बी, खिला रोलर्स: 150 मिमी, 2 पीसी
सी, मोटर: 5.5 किलोवाट, 6 कक्षाएं, 1 सेट
आकार देने वाले हिस्से
ए, लंबवत शाफ्ट: 6 कदम
बी, शाफ्ट का व्यास: 60 मिमी
सी, शाफ्ट की सामग्री: 40Gr
डी, क्षैतिज शाफ्ट: 6 कदम
ई, शाफ्ट का व्यास: 40 मिमी
एफ, रोलर्स की सामग्री: जीआर 12
जी, उपयोग: गोल पाइप को कड़ाई से गोल करें, चौकोर पाइप बनाएं और वर्ग को कड़ाई से चौकोर बनाएं।
एच, क्षैतिज स्टैंड: फोर्ज स्टील
मैं, तुर्क का सिर: फ्लैटिंग के लिए उपयोग करें
जे, गति: 30-90 मीटर / मिनट।
के, दो सेट मोल्ड: एक 15 * 15 मिमी के लिए, दूसरा 45 * 45 मिमी के लिए है।
4.10 रन आउट टेबल
स्वचालित रेल प्रकार रन आउट टेबल
4.11उच्च आवृत्ति
ए, मॉडल: GP150-0.4
बी, इनपुट पावर: 3P,380V,50HZ
सी, आउटपुट पावर: 150 किलोवाट
डी, आउटपुट पावर का नियंत्रण मोड: माइक्रोप्रोसेसर द्वारा विनियमित;
ई, आउटपुट आवृत्ति: 350-420KHZ
